线圈类产品，如变压器、电机等，广泛应用于电子、电力及工业领域。它们的性能和可靠性直接影响设备的运行稳定性和使用寿命。线圈的绝缘性能作为保证产品安全与性能的关键指标，受到绕线材料、磁性材料、骨架结构及加工工艺等多重因素的影响，在实际生产和使用过程中容易出现层间、匝间及引脚间绝缘性能下降的问题。这些绝缘缺陷若未及时发现，可能导致线圈击穿、短路甚至设备故障，给生产和使用带来严重隐患。因此，对线圈绝缘性能的准确检测显得尤为重要。

线圈绝缘性能降低的主要原因

线圈绝缘性能的降低通常表现为层间绝缘击穿、匝间绝缘损伤以及引脚与线圈之间的绝缘不良。其成因复杂，主要包括：

1. 绕线材料问题：绝缘漆、绝缘纸及其他绝缘材料的质量直接影响绝缘性能，材料老化或质量不达标易导致绝缘强度下降。
2. 磁性材料影响：磁芯材料的磁性能及其与绕组的配合情况，可能引发局部电流集中，促进绝缘材料的损坏。
3. 骨架结构设计：骨架的机械结构设计是否合理，直接关系绕组间的间隙和绝缘距离，设计不合理易引起绝缘击穿。
4. 加工工艺因素：绕线工艺、浸漆工艺、烘烤工艺等均影响绝缘层的完整性，工艺缺陷可能导致绝缘层薄弱或产生裂纹。

传统的绝缘测试方法如耐压测试、绝缘电阻测量等，虽然能够检测绝缘整体情况，但对细微的绝缘缺陷及其分布状态难以准确判别，检测效率和精确度有限。

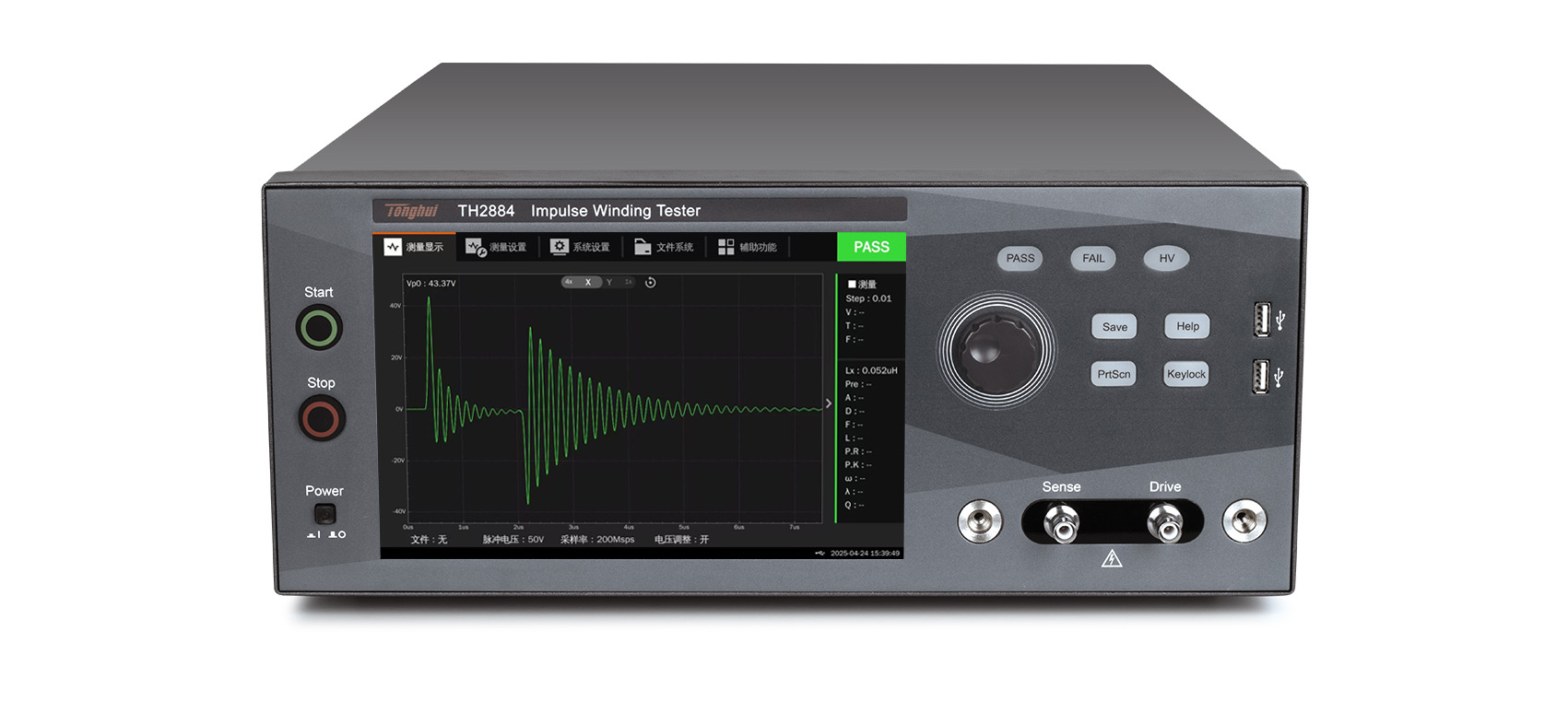

TH2884系列脉冲式线圈测试仪的技术优势

为解决上述检测难题，TH2884系列脉冲式线圈测试仪采用高速采样技术，针对线圈类产品绝缘性能的检测需求，开发出一套先进的分析测试方案。该仪器通过脉冲激励线圈，采集线圈的电气响应波形，再结合存储的标准线圈采样波形，实现对被测线圈绝缘性能的多维度评判。

高速采样技术

TH2884利用高速采样技术捕捉线圈在脉冲激励下的瞬态响应信号，能够反映线圈内部细微的绝缘异常。相比传统测试仪器，其采样速度更快，分辨率更高，能够准确捕捉层间、匝间及引脚间的微小绝缘缺陷。

标准波形数据库

仪器内部存储了经过严格筛选和验证的标准线圈采样波形，作为测试的对比基准。被测线圈的脉冲响应波形将与标准波形进行实时比对，有效识别异常波形，确保测试结果的准确性和可靠性。

多维度判据分析

TH2884设定了多种判据指标，包括波形面积、面积差、毛刺总量、最大毛刺等，综合评估被测线圈的绝缘性能。其中：

• 面积与面积差：通过比较测试波形与标准波形的面积，判断线圈的整体绝缘状态。
• 毛刺总量与最大毛刺：反映波形中瞬间的尖锐异常，能够敏感捕捉局部绝缘缺陷。

这些判据结合使用，极大提升了检测的准确性和灵敏度。

丰富的功能与灵活操作

TH2884集成了强大的分析功能，不仅支持多种测试模式，还具备数据存储、波形回放及报表生成等实用功能。��操作界面友好，用户可根据需求自定义判据参数，满足不同线圈产品和检测环境的需求。

此外，仪器配备多种接口，如USB、以太网等，方便与生产线自动化系统集成，实现在线检测和数据实时传输。

TH2884系列测试仪在实际应用中的表现

在变压器、电机等线圈类产品的生产和质检环节，TH2884系列脉冲式线圈测试仪已被广泛应用。其高效、精准的检测能力帮助企业及时发现绝缘缺陷，避免不合格产品流入市场。

具体表现包括：

• 提升检测效率：高速采样和自动判定功能大幅缩短检测时间，适应大批量生产需求。
• 提高检测准确率：多维判据和标准波形比对技术有效降低误判率，保障产品质量。
• 简化操作流程：人性化设计降低操作难度，减少对操作人员专业知识的依赖。
• 支持多样产品检测：适用多种线圈结构和规格，满足不同客户和应用场景的需求。

线圈类产品绝缘性能的检测是保证产品质量和设备安全的关键环节。传统检测方法存在局限，而TH2884系列脉冲式线圈测试仪凭借其高速采样技术、标准波形比对、多维度判据分析及灵活的操作方式，为线圈绝缘性能检测提供了一种科学、高效且精准的解决方案。
