电子产品和汽车行业对线束线缆性能和可靠性要求的不断提升，线材测试技术也在不断进步。TH6XX模块化线束线缆综合测试系统作为同惠电子基于多年线材测试研发和用户使用经验，采用最新技术设计的新一代测试仪，凭借其高性能和多功能性，成为行业内广受关注的线材测试解决方案。本文将详细介绍TH6XX系列测试系统的主要技术参数、核心功能及其适用范围，帮助相关技术人员深入了解该系统的优势和应用价值。

一、系统概述

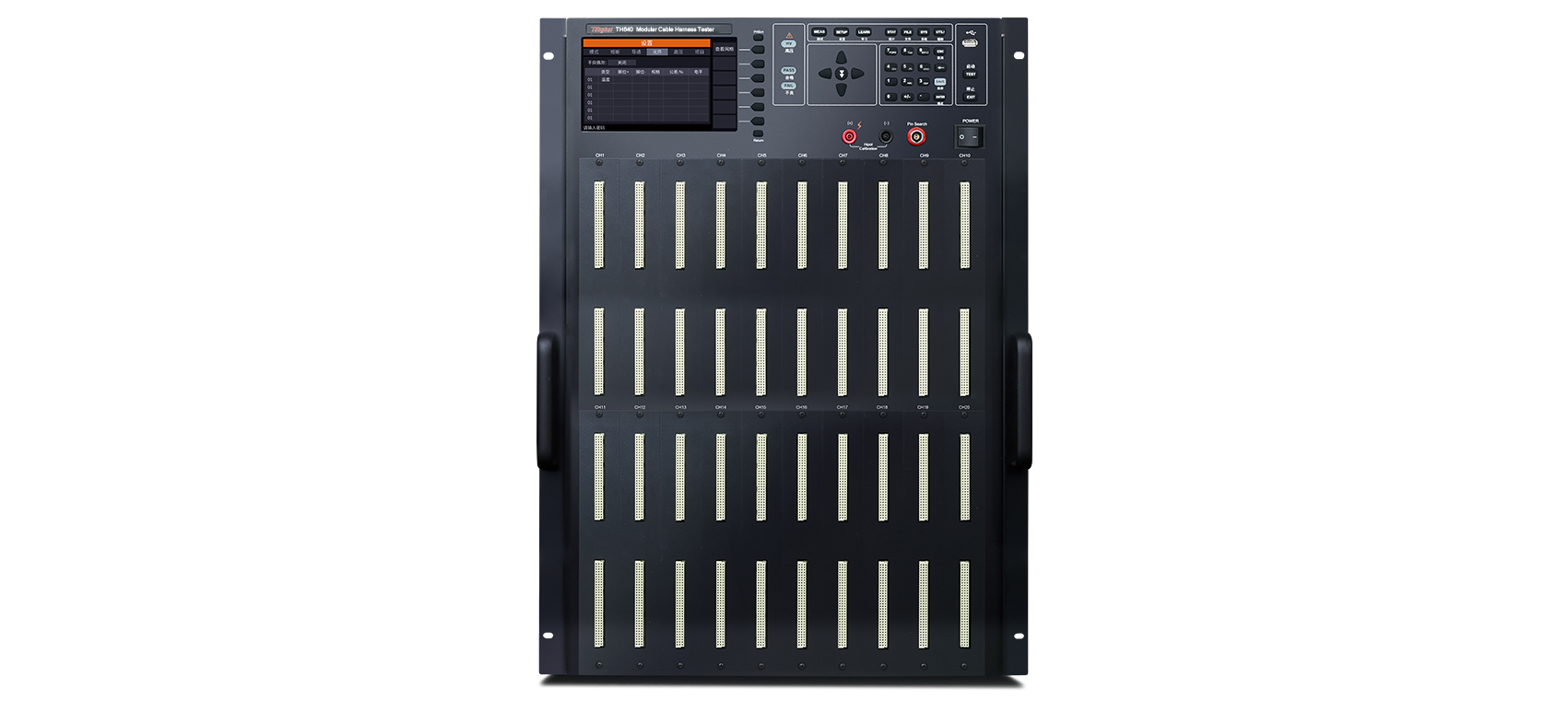

TH6XX模块化线束线缆综合测试系统是同惠电子针对线束线缆测试需求，结合多年的研发经验和用户反馈，推出的一款高性能多通道线材测试仪。该系统采用模块化设计，支持灵活扩展，能够满足不同规模和复杂度的测试需求。其四线制测量技术保证了高精度和高稳定性的电阻测量，导通测试最低可达到10μΩ，耐压测试能力则最高支持AC3000V和DC4000V，适用于多种高要求的线材检测环境。

二、技术参数及性能特点

1. 测量通道多样化

TH6XX系列提供64至1280个四线制测量通道，支持大规模高密度线束的同时检测。这一设计极大提升了测试效率，减少了测试时间，满足批量生产和高频率检测的需求。模块化通道设计方便维护和升级，用户可根据实际需求灵活配置测试通道数量。

2. 高精度导通测试

导通测试是线束和线缆检测的基础，TH6XX系统采用先进的四线测量技术，有效排除测试线和接触电阻的影响，实现导通电阻低至10μΩ的精准测量。高精度测试保证了微小电阻变化的检测能力，能够及时发现线束内部的微小缺陷，避免潜在的电气故障。

3. 强大的耐压测试能力

针对新能源汽车及高压电气设备的安全要求，TH6XX系列支持高达AC3000V和DC4000V的耐压测试。该功能确保线材绝缘性能达到严格标准，防止高压环境下的漏电或击穿风险，保障整车及设备的安全运行。耐压测试的高电压范围使其适用于各种高压线缆和线束的质量检测。

4. 多功能综合测试平台

TH6XX不仅支持基本的导通和耐压测试，还集成了多种综合参数检测功能，包括电阻测量、绝缘电阻测试、极性检测等。系统能够根据不同测试需求组合测试流程，实现一站式线束线缆质量检测，提升测试的自动化和智能化水平。

5. 自动化与智能化测试

该系统设计注重自动化操作，支持与生产线无缝集成，实现快速批量测试。配备人机界面友好的控制软件，支持测试程序自动生成、数据实时监控和智能分析，极大降低了操作复杂度和人为误差。测试数据可自动保存和导出，方便后续质量追踪和分析。

三、适用领域

1. 新能源汽车电池FPC测试

新能源汽车电池管理系统中的FPC（柔性印制电路板）对线材的电气性能和连接可靠性要求极高。TH6XX系统能够精准测量FPC中的导通电阻和耐压性能，确保电池系统的安全稳定运行。

2. 集成母排焊接电阻测试（CCS）

集成母排作为电力分配的关键部件，其焊接质量直接影响整车电气性能。TH6XX系统通过高精度导通测试，实时监控焊接电阻，及时发现焊接缺陷，保证母排的电气连接质量。

3. 汽车PDU（功率分配单元）测试

汽车PDU内部包含大量高低压线束和连接器，TH6XX系统能够对其进行全面的电气性能检测，确保功率分配的安全和效率。

4. 高压线缆及线束品质检测

针对电动汽车等领域的高压线缆，系统的高耐压测试能力能够有效验证线缆的绝缘性能，防止因绝缘不良导致的电气故障。

5. 线束连接可靠性检验

线束连接部位是故障高发区域，TH6XX通过综合测试功能，全面检测连接的电阻、绝缘及耐压性能，保障线束连接的可靠性和安全性。

四、系统优势总结

• 高通道数与模块化设计：支持大规模线束的快速检测，灵活配置满足各种测试需求。
• 精准导通和耐压测试：保障微小电阻变化和高压绝缘性能的准确检测。
• 多功能综合测试：满足多参数一体化检测，提高测试效率和准确性。
• 自动化操作与智能分析：减少人工干预，提升测试一致性和数据管理能力。
• 广泛适用性：覆盖新能源汽车、电力电子及汽车电子等多个关键领域。

TH6XX模块化线束线缆综合测试系统以其高性能、高精度和多功能性，成为线束线缆检测领域的重要工具。通过科学的设计和严谨的测试方法，系统不仅提升了检测效率，也大幅提高了测试结果的可靠性和准确性。
