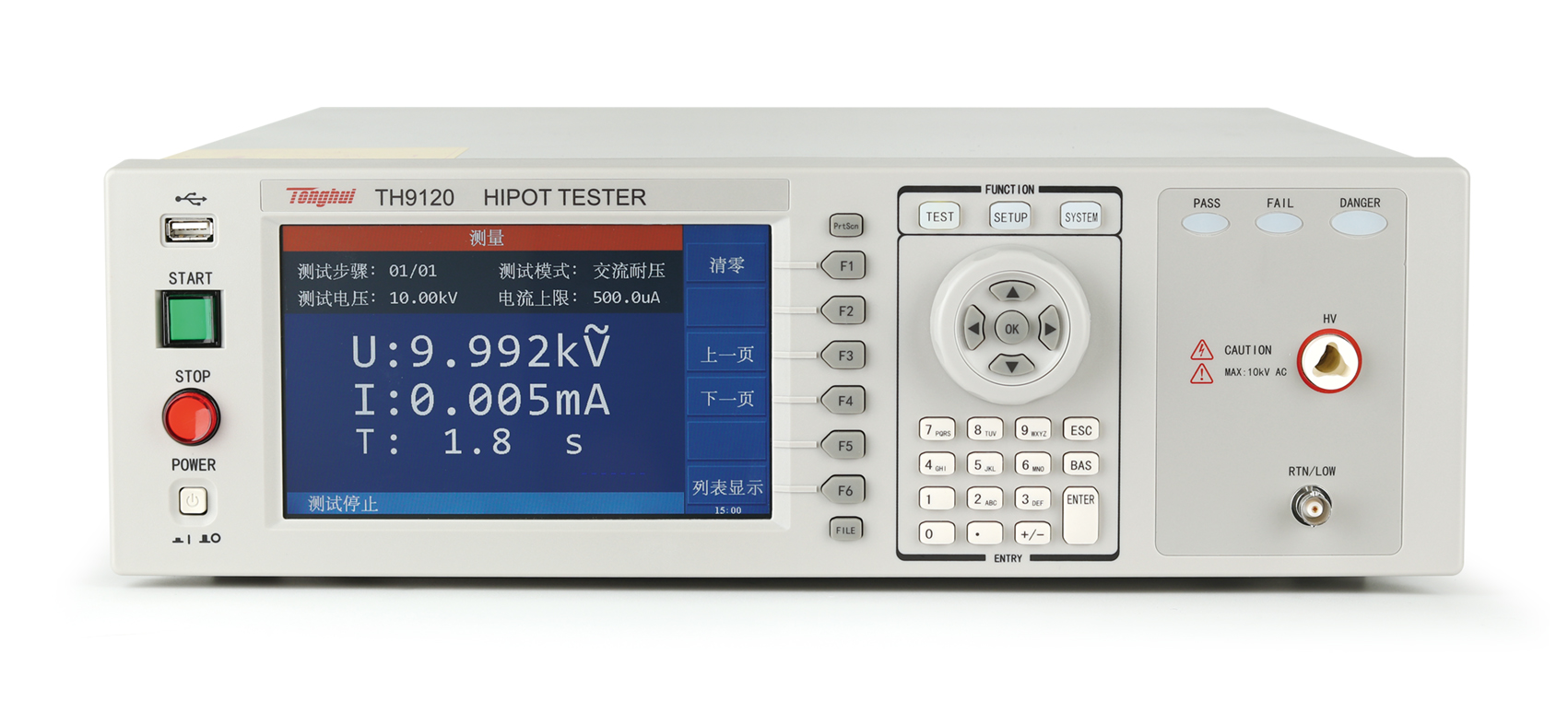

电子和电气设备的生产与维护过程中，确保器件的绝缘性能和耐压能力至关重要。针对高压光耦合器、高压继电器、高压开关以及光伏（PV）模组等对绝缘耐受力要求较高的器件，TH9120系列交/直流耐压绝缘电阻测试仪应运而生。本文将详细介绍TH9120系列测试仪的主要功能、技术参数及应用特点，帮助用户全面了解其在高压绝缘测试领域的实际价值。

一、TH9120系列测试仪的主要功能概述

TH9120系列测试仪集合了交直流耐压测试、绝缘电阻测试及开短路检测三大核心测试功能，能够满足多种高压器件的安全与性能检测需求。

1. 交/直流耐压测试

耐压测试是评估电气器件及其绝缘材料在额定电压以上承受电压而不发生击穿的重要手段。TH9120系列提供了高功率的交、直流耐压测试：

• 交流耐压输出功率：200VA，电压可达10kV，输出电流20mA。
• 直流耐压输出功率：120VA，电压可达12kV，输出电流10mA。

如此高的输出功率使得TH9120不仅适用于小型器件，也能对容量较大的高耐压设备如定子、电机等进行有效测试，满足工业应用中的多样化需求。

2. 绝缘电阻测试

绝缘电阻测试是判定器件绝缘性能优劣的重要指标。TH9120系列支持电阻值范围从0.1MΩ至50GΩ，测试电压则可以在50V至5000V之间自由设定，灵活适应不同绝缘测试标准和要求。

3. 开短路检测

在进行高压测试之前，确认被测件的连接状态至关重要。TH9120系列配备开短路检测功能，能够快速判断被测件是否存在断路或短路情况，避免因线路异常导致测试数据失真或设备损坏。

二、技术参数与性能优势

TH9120系列测试仪在技术参数设计上充分考虑了高压测试的复杂性和安全性，体现出以下几个显著优势：

1. 高功率输出能力

交流200VA和直流120VA的输出功率，确保测试仪能够驱动高容量、高耐压的设备进行稳定测试。这一性能使得TH9120系列不仅适合电子元器件，还能覆盖工业电机、变压器等大型电气设备。

2. 宽电阻测试范围

0.1MΩ至50GΩ的电阻测试范围涵盖了从普通电子元件到高端绝缘材料的绝缘电阻检测需求。结合50V至5000V的测试电压调节能力，用户可以根据不同组件的测试标准精准配置参数。

3. 多模式显示与操作简便

TH9120配备高分辨率显示屏，所有测试参数包括测试模式、时间、电压、电流、电阻值及测试步骤均一目了然。此外，支持列表显示模式，可以同时查看多步骤设置及循环测试结果，极大提升测试效率与数据管理便利性。

4. 可靠的开短路检测保障

通过先行检测开路或短路状况，避免在实际高压测试时因连接异常导致设备损坏或测试结果不准确，增强整体测试的安全性和可靠性。

三、TH9120系列测试仪的典型应用领域

由于其高性能和多功能特性，TH9120系列测试仪在多个工业领域得到了广泛应用，主要包括：

1. 高压光耦合器测试

光耦合器作为隔离信号传输的关键元件，其高压耐受能力直接关系到系统的安全性。TH9120系列能够提供高达10kV的交流耐压测试和12kV的直流耐压测试，确保光耦合器在高压环境下的稳定运行。

2. 高压继电器和高压开关检测

继电器和开关的绝缘性能决定了其在电力系统中的安全运行。使用TH9120系列进行耐压和绝缘电阻测试，可以有效检测这些器件的绝缘完整性和耐压极限，防止电气故障。

3. 光伏（PV）模组测试

光伏模组对绝缘和耐压性能的要求极高，尤其是在恶劣环境下。TH9120系列能够模拟高压工作状态，检测光伏模组的绝缘电阻和耐压能力，保证其在实际应用中的安全性和可靠性。

4. 定子和电机等大型设备

定子和电机的绝缘系统是保证电机正常运行的关键。依托TH9120的高功率输出能力，能够对这些设备进行有效的耐压测试，及时发现绝缘缺陷，减少设备故障风险。

四、使用注意事项及维护建议

为了确保TH9120系列测试仪的准确性和使用寿命，用户在操作和维护时应注意以下几点：

1. 测试环境

保持测试环境清洁、干燥，避免灰尘和湿气对测试仪性能产生影响。特别是在进行高压测试时，确保测试区域无易燃易爆物质。

2. 测试连接

严格按照设备说明书进行接线，确保测试连接牢固可靠。利用开短路检测功能确认被测件的连接状态，避免因线路问题影响测试结果。

3. 定期校准

为了保持测试数据的准确性，建议定期对测试仪进行校准和维护。可依据厂商提供的校准周期与方法，安排专业人员进行操作。

4. 操作培训

操作人员应熟悉测试仪的各项功能和安全操作规程，避免误操作导致设备损坏或人身安全事故。

TH9120系列交/直流耐压绝缘电阻测试仪凭借其高功率输出、多功能集成和智能显示操作，成为高压光耦合器、高压继电器、高压开关及光伏模组等高耐压器件测试的理想选择。其宽广的电阻测试范围和灵活的测试电压设定，满足了不同器件的严苛测试需求。同时，开短路检测功能和详细的显示界面，提升了测试的安全性和用户体验。
