TH7210 可编程交直流电源
主要参数：
TH7200系列是一款高性能、高精度、多功能的单相可编程交/直流电源。该系列仪器在TH7100系列基础上经过多年来精心研制发展而来。通过对高速线性放大器和任意波形信号源进行组合，实现高精度可编程交/直流电源。
TH7200系列是一款高性能、高精度、多功能的单相可编程交/直流电源。该系列仪器在TH7100系列基础上经过多年来精心研制发展而来。通过对高速线性放大器和任意波形信号源进行组合，实现高精度可编程交/直流电源。
功能特点
A.多种源输出模式

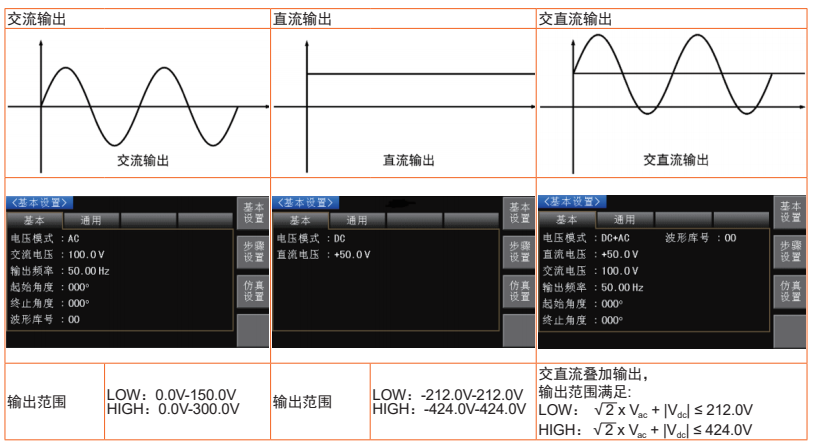

TH7200系列作为一台多功能电源，其输出支持下面三种方式：
B.多种输入方式，操作方便快捷

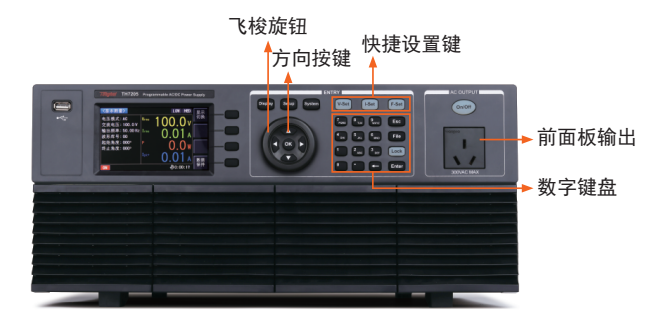

TH7200系列前面板采用了数字键盘、飞梭旋钮及方向按键，操作方便灵活，特别是在步骤模式输入，可大大提高效率。
C.多种操作及测量模式
TH7200系列支持三种基本模式，包括输出设置及测量
1）基本模式
基本模式下，仅作为单一输出模式，可选择交流输出、直流输出、交直流输出模式
2）步骤模式
步骤模式适合于输出复杂波形

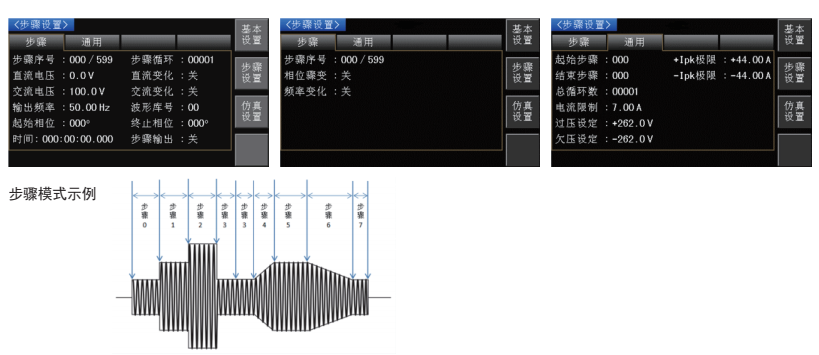

在此模式下，通过设置多达600个步骤的不同的步骤，步骤时间、循环次数等均可设置，并可将多个步骤顺序运行。

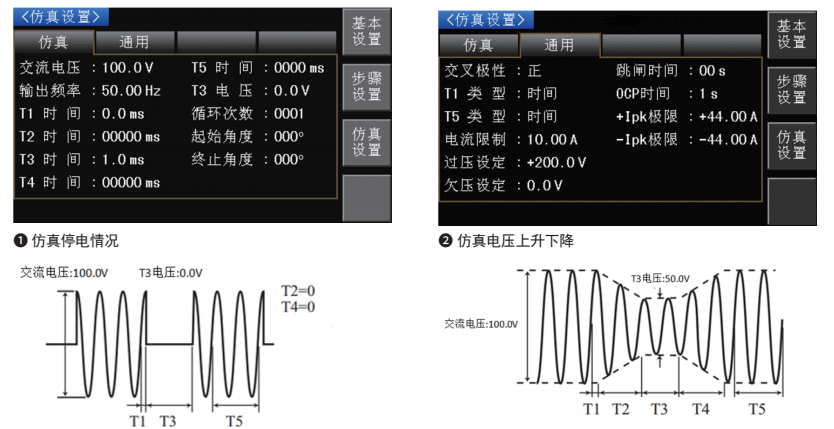

3）仿真模式
仿真模式适用于模拟电源异常，类似列表模式，但比步骤模式简单，若要更复杂的波形，请选择步骤模式。
只能输出交流，仿真异常情况如停电、电压上升、电压下降等。
D.强大的波形库
TH7200内置了强大的波形库以供调用，内部可存储多达64组波形。
TH7200除了作为源输出之外，在输出的同时，可进行测量。
在常规三种运行模式下均可进行测量：

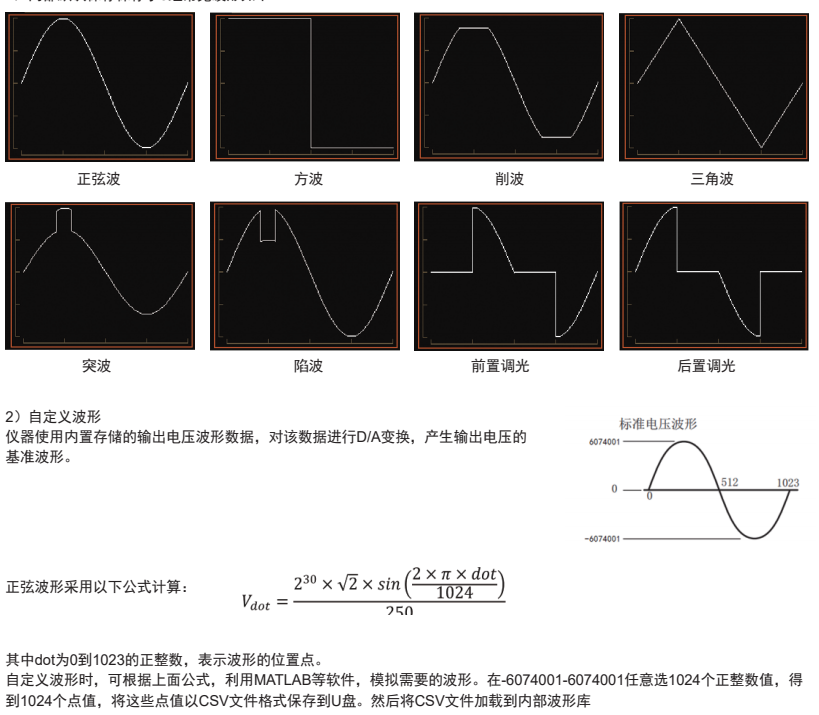

1）内部默认保存保存了8组常见波形如下：
E.多达14种测量参数
TH7200内置了强大的波形库以供调用，内部可存储多达64组波形。
TH7200除了作为源输出之外，在输出的同时，可进行测量。

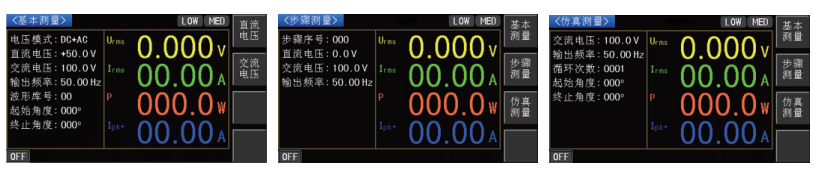

在常规三种运行模式下均可进行测量：

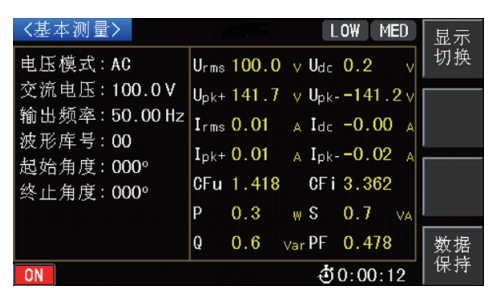

测量参数更可达14种
F.多种保护功能

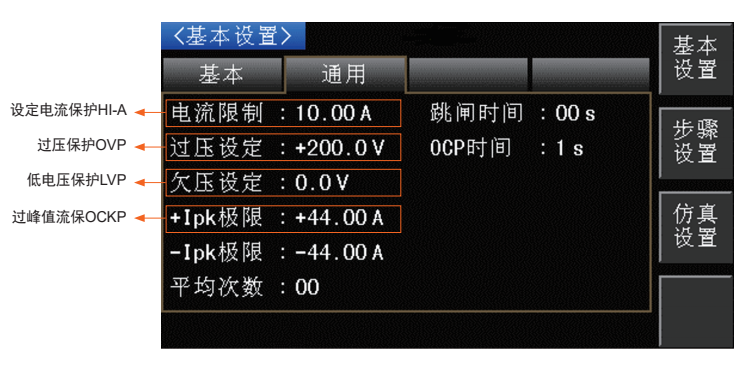

TH7200输出时，有多种保护功能，以保证输出安全性。
设定电流保护（HI-A）、过压保护（OVP）、低电压保护（LVP）、过流保护（OCP）、过峰值流保护（OCKP）、过功率保护（OPP）、过温度保护（OTP）
应用
■ 电机、变压器
■ 电子生产设计
■ 照明
■ 航天航空军工
■ 网络通讯
■ 音视频设备
■ 监控设备
■ 世界各国电源规格模拟
■ 电磁兼容设备

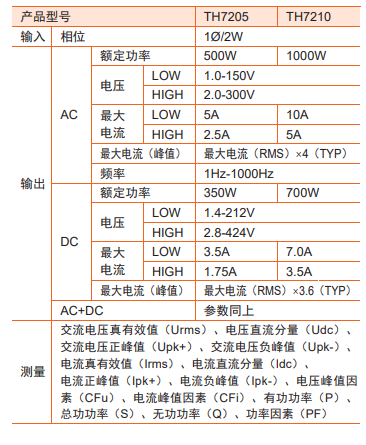

技术参数
| 产品型号 |
TH7205 |
TH7210 |
|||
| 输入参数 |
|||||
| 相位 |
1Ø/2W |
||||
| 电压 |
100-120Vac，200-240Vac |
||||
| 频率 |
47-63Hz |
||||
| 最高电流 |
11.3A/5.5A |
22.5A/10.8A | |||
| 功率因素 |
0.7 |
||||
| AC输出参数 |
|||||
| 额定功率 |
500VA |
1000VA | |||
| 输出电压 |
量程 |
LOW |
1.0-150.0V |
||
| HIGH |
2.0-300.0V |
||||
| 分辨率 |
0.1V |
||||
| 精确度 |
±(设置电压的0.3%+0.6V) |
||||
| 输出频率 |
范围 |
1Hz-1000Hz |
|||
| 分辨率 |
0.01Hz 1.00-99.99Hz |
||||
| 0.1Hz 100.0-999.9Hz |
|||||
| 最大电流(RMS) |
LOW |
5.0A |
10.0A |
||
| HIGH |
2.5A |
5.0A |
|||
| 最大峰值电流 |
最大电流(RMS)X4（TYP） |
||||
| 功率因数 |
0-1 |
||||
| DC输出参数 |
|||||
| 额定功率 |
350W |
700W |
|||
| 输出电压 |
量程 |
LOW |
1.4-212.0V |
||
| HIGH |
2.8-424.0V |
||||
| 分辨率 |
0.1V |
||||
| 精确度 |
LOW |
±(设置电压的0.05%+0.05V) |
|||
| HIGH |
±(设置电压的0.05%+0.1V) |
||||
| 最大电流(RMS) |
LOW |
3.5A |
7.0A |
||
| HIGH |
1.75A |
3.5A |
|||
| 最大峰值电流 |
最大电流(RMS)X3.6（TYP） |
||||
| 纹波噪声 |
<=0.15Vrms |
||||
| 其他输出参数 |
|||||
| 线性调整率 |
±0.1% |
||||
| 负载调整率 |
LOW |
±0.1V |
|||
| HIGH |
±0.2V |
||||
| 总谐波失真(THD) |
≤0.2% |
||||
| 响应时间 |
30μS（TYP） |
||||
| 能效 |
≥55% |
||||
| 设置参数 |
|||||
| 电压 |
范围 |
AC |
LOW |
0-150V |
|
| HIGH |
0-300V |
||||
| DC |
LOW |
±（1.4-212.0）V |
|||
| HIGH |
±（2.8-424.0）V |
||||
| AC+DC |
LOW |
AC：0-150V；DC：±（1.4-212.0）V |
|||
| HIGH |
AC：0-300V ；DC：±（2.8-424.0）V |
||||
| 分辨率 |
0.1V |
||||
| 测量参数 |
|||||
| 电压 |
范围 |
AC |
0-300Vac |
||
| DC |
-424-424V |
||||
| 分辨率 |
0.1V |
||||
| 精确度 |
±(读数的1%+2个字) |
||||
| 频率 |
范围 |
1Hz-1000Hz |
||
| 分辨率 |
0.01Hz 1.00-99.99Hz |
|||
| 0.1Hz 100.0-999.9Hz |
||||
| 电流 |
范围 |
AC |
0.00-5.00A |
0.00-10.00A |
| DC |
0.00-2.50A |
0.00-5.00A |
||
| 分辨率 |
0.01A |
|||
| 精确度 |
±(读数的1%+2个字) |
|||
| 峰值电流 |
范围 |
AC模式 |
最大电流(RMS)X4（TYP） |
|
| DC模式 |
最大电流(RMS)X3.6（TYP） |
|||
| 分辨率 |
0.01A |
|||
| 精确度 |
±(读数的5%+2个字) |
|||
| 功率 |
范围 |
0-500W |
0-1000W | |
| 分辨率 |
0.1W |
|||
| 精确度 |
±(读数的1%+3个字) |
|||
| 功率因素 |
分辨率 |
0.001 |
||
| 精确度 |
计算和显示到3位有效数字 |
|||
| 常规参数 |
||||
| 显示器 |
4.3 英寸TFT LCD，480×270 |
|||
| 接口 |
RS232、USB DEVICE、USB HOST、LAN |
|||
| 编程协议 |
SCPI、MODBUS |
|||
| 存储 |
步骤 |
600步 |
||
| 波形库 |
64组 |
|||
| 保护 |
过设定电流保护(HI-A)、过压保护(OVP)、低电压保护(LVP)、过流保护(OCP)、过功率保护 (OPP)、过温度保护(OTP) |
|||
| 操作环境 |
||||
| 供电 |
电压 |
100-120Vac或198-242Vac |
||
| 频率 |
47-63Hz |
|||
| 功率 |
≥80VA |
|||
| 操作温度 |
0℃~40℃ |
|||
| 操作湿度 |
20%~80%（非冷凝） |
|||
| 存放温度 |
-20°C~70°C |
|||
| 海拔高度 |
操作海拔最高2000米 |
|||
| 污染度 |
污染度2 |
|||
| 安全级别 |
安全类别II |
|||
| 尺寸和重量 |
||||
| 尺寸(长×宽×高) mm |
430 (W)×177(H)×610(D) |
|||
| 净重(kg) |
27.5 |
|||
